Ako navrhnúť kryty LED pre prostredie koľajníc s vysokými vibráciami

Koľajové vozidlá sú pre elektroniku nepriateľským prostredím. Zakaždým, keď vlak narazí na výhybku, vysokofrekvenčná kinetická energia prechádza z podvozkov nahor cez podvozok a priamo do stropných panelov. Keď sa dopravné orgány sťažujú na blikajúce svetlá v kabíne alebo nefunkčné stropné svietidlá, problémom je zriedka samotný LED čip. Porucha takmer vždy súvisí s mechanickým krytom.

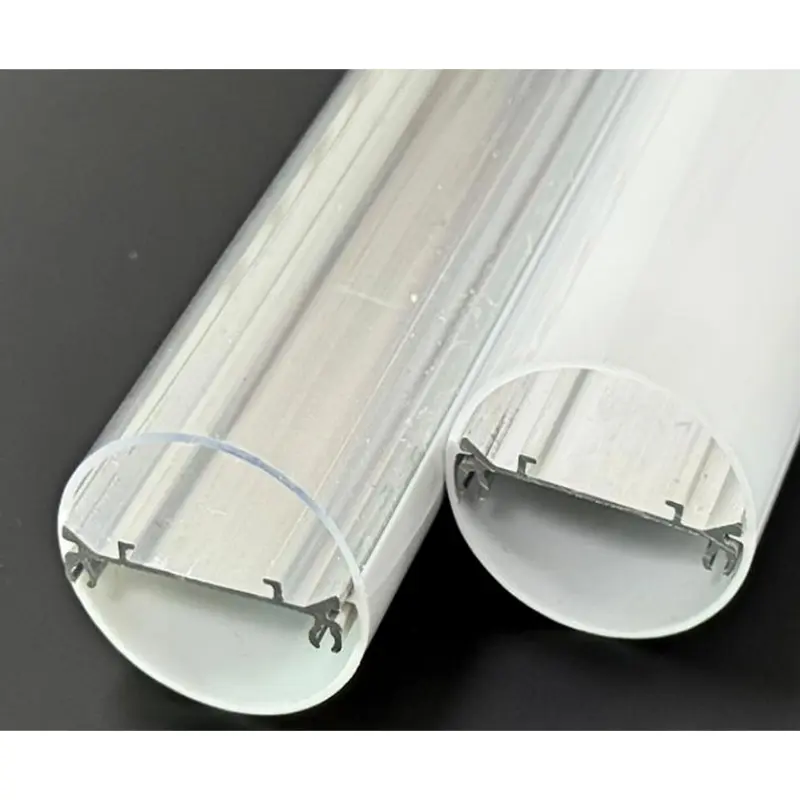

AnKryt svetla LED koľajového vozidlanie je len dekoratívny kryt. Ide o štrukturálny tlmič nárazov, systém tepelného manažmentu a primárnu bariéru pre bezpečnosť života. Ak konštrukcia extrúzie neberie do úvahy harmonickú rezonanciu, tepelnú rozťažnosť alebo kódy tranzitného požiaru, osvetľovací systém zlyhá dlho pred menovitou životnosťou. Navrhovanie pre toto prostredie si vyžaduje opustenie štandardných komerčných svetelných predpokladov a inžinierstva špeciálne pre neustály, prudký pohyb.

Diagnostika mechanických a tepelných porúch osvetlenia koľajových vozidiel

Ak chcete navrhnúť lepšie bývanie, musíte najprv presne pochopiť, ako sa súčasné návrhy rozkladajú v teréne. Železničné prostredie vystavuje osvetľovacie telesá zmiešanej zmesi fyzických otrasov, extrémnych teplotných výkyvov a obmedzeného vzdušného priestoru. Keď je kryt zle skonštruovaný, príznaky sa zvyčajne vyskytujú v troch rôznych režimoch zlyhania.

Mikropraskanie spájkovacieho spoja
Najčastejšou príčinou blikania svetiel vlaku je mechanická únava. Keď je hliníkový výstupok LED napevno namontovaný na vibrujúci stropný panel bez riadneho tlmenia, puzdro prenesie túto kinetickú energiu priamo do vnútornej dosky plošných spojov. Neustále ohýbanie spôsobuje mikrotrhliny v spájkovaných spojoch spájajúcich diódy s doskou. Kupujúci často obviňujú výrobcu PCB, ale hlavnou príčinou je kryt, ktorý nemá vnútornú izoláciu proti nárazom pre LED zásobník.

Popraskanie polykarbonátu a vysunutie difúzora
Vlaky podstupujú silné tepelné cyklovanie. Osobné auto zaparkované cez noc na koľajisku môže klesnúť pod bod mrazu a potom sa po zapnutí systému HVAC a osvetlenia rýchlo zahreje. Hliník a plast sa rozťahujú rôznou rýchlosťou. Ak sú mechanické tolerancie medzi hliníkovou základňou a plastovým difúzorom príliš tesné, tepelná rozťažnosť vytvára obrovské napätie. To spôsobí „popraskanie“ – sieť mikroskopických trhlín v polykarbonáte – alebo v horšom prípade spôsobí, že sa difúzor nahne a vyskočí zo svojej dráhy počas náhleho brzdenia.

Súprava na kompresiu tesnenia IP65
Vozne metra vyžadujú agresívne čistiace režimy, ktoré často zahŕňajú vysokotlakové umývanie. Aby to prežilo, puzdro LED tranzitného svetla odolné voči vibráciám potrebuje spoľahlivé hodnotenie IP65. Konštantné vibrácie však spôsobujú, že materiály podradných tesnení sa časom sploštia, čo je jav známy ako kompresné nastavenie. Akonáhle tesnenie stratí svoju pamäť, vlhkosť a čistiace chemikálie obídu puzdro a skratujú elektrické komponenty.

Kritériá výberu materiálu pre súlad s normou EN45545 a tlmenie vibrácií

Špecifikovanie materiálov pre osvetlenie koľajníc si vyžaduje vyváženie tuhosti konštrukcie s prísnymi bezpečnostnými predpismi pre cestujúcich. Nemôžete jednoducho použiť bežne dostupné komerčné výlisky. Každý komponent musí spĺňať prísne železničné normy, najmä EN45545, ktorá upravuje správanie pri požiari a materiály v železničných vozidlách.

Základný profil: 6063-T5 hliník
Pre hlavné konštrukčné vytláčanie je priemyselným štandardom hliník 6063-T5. Tvrdenie T5 poskytuje presné mechanické vlastnosti potrebné pre hliníkové LED vytláčanie pre železničné koľajové vozidlá: je dostatočne pevné, aby preklenulo dĺžku stropu vlakového vozňa bez prehýbania, a zároveň dostatočne húževnaté, aby vydržalo nízkofrekvenčné vibrácie bez prasknutia. Rozhodujúce je, že hliník 6063 ponúka vynikajúcu tepelnú vodivosť a pôsobí ako vysoko účinný chladič pre vysokovýkonné LED pásy.

Difúzor: Polykarbonát spomaľujúci horenie (PC)
Pokiaľ ide o optický kryt, štandardný PMMA (akryl) je príliš krehký pre koľajnicové aplikácie. Silný náraz ho rozbije a vytvorí nebezpečné úlomky. Štandardný ABS je lacný, ale nespĺňa požiadavky na dym a toxicitu podľa predpisov proti požiaru pri preprave.

Musíte špecifikovať nehorľavý PC (polykarbonát). PC odolá priamemu nárazu bez rozbitia, vďaka čomu je ideálny pre verejnú dopravu s vysokou premávkou. Ešte dôležitejšie je, že zákazkové formulácie PC môžu spĺňať požiadavky EN45545 úrovne nebezpečnosti 3 (HL3). To znamená, že v prípade požiaru kabíny nebude kryt šíriť plameň a vyžarovaný dym zostane pod prísnymi prahovými hodnotami toxicity, ktoré sú potrebné na zabezpečenie bezpečnej evakuácie cestujúcich.

Tesnenie a koncovky
Vyhnite sa štandardnému PVC alebo lacnej gume pre koncové tesnenia. EPDM alebo vysokokvalitný silikón je povinný. Tieto materiály odolávajú extrémnym teplotám a degradácii UV žiarením, pričom si zachovávajú svoj kompresný odraz, čím zaisťujú, že kryt LED svietidla koľajového vozidla IP65 zostane vodotesný aj po rokoch každodenných vibrácií.

Overenie rozptylu tepla pomocou tepelnej simulácie riadenej AI

Teplo je nepriateľom životnosti LED. V obchodnej kancelárii LED svietidlo prepúšťa teplo do vonkajšieho vzduchu. Vo vysokorýchlostnom vlaku je kryt osvetlenia často zapustený do izolovaného stropného panelu priamo pod masívnym, teplo generujúcim kanálom HVAC. Okolitá teplota okolo zariadenia je už zvýšená, čím sa drasticky znižuje delta-T (teplotný rozdiel) potrebný na efektívne chladenie.

Pred rezaním drahých nástrojov pre nový profil vytláčania musí byť tepelný manažment digitálne overený. Moderné inžinierske pracovné postupy teraz využívajú softvér tepelnej simulácie s pomocou AI na presné modelovanie toho, ako sa teplo pohybuje cez kryt v obmedzenom priestore.

Simulácia modeluje tepelnú cestu z LED diódy, cez tepelnú pastu, do PCB a von cez hliníkové rebrá 6063-T5. Riešitelia poháňaní AI môžu rýchlo opakovať stovky geometrií rebier – upravujú hrúbku, rozstup a uhol chladiča – aby našli presnú konfiguráciu, ktorá maximalizuje plochu bez pridania zbytočnej hmotnosti. Hmotnosť je kritickým meradlom pri konštrukcii koľajového vozidla; ťažké skrine zvyšujú celkovú hmotnosť vlaku a zvyšujú spotrebu energie. Digitálnym overením rozptylu tepla môžu inžinieri navrhnúť kryt LED na lište tepelného manažmentu, ktorý udržiava teplotu prechodu diód pod 80 °C a zároveň minimalizuje hmotnosť hliníkového profilu.

Dizajn pre manufacturability (DFM) v zákazkových hliníkových a polykarbonátových profiloch

Dokonca aj ten najoptimalizovanejší CAD model je zbytočný, ak sa nedá spoľahlivo vyrobiť v mierke. Vytláčanie hliníka a plastov vyžaduje presnú kontrolu nad tokom materiálu, rýchlosťou chladenia a trením v matrici. Dongguan Jinen Lighting Technology (JE) prevádzkuje 20 plastových a 5 hliníkových extrúznych liniek, ktoré poskytujú podporu DFM na zachytenie štrukturálnych chýb pred fázou výroby nástrojov.

Pri strojárstve azákazkový LED kryt osvetlenia koľajového vozidla, postupujte podľa týchto konkrétnych akcií DFM:

1. Hrúbka steny vyváženia:Uistite sa, že prierez vášho hliníkového profilu má rovnomernú hrúbku steny. Hrubé časti chladnú pomalšie ako tenké časti. Ak je ťažká montážna príruba umiestnená vedľa tenkého rebra chladiča, nerovnomerné chladenie spôsobí deformáciu alebo skrútenie profilu pri výstupe z vytláčacej matrice. Udržujte prechody hrúbky postupné.
2. Navrhnite veľkorysé tolerancie prichytenia pre PC:Polykarbonát sa chladnutím zmršťuje. Pri navrhovaní zámkových líšt, kde sa PC difúzor zaklapne do hliníkovej základne, vypočítajte koeficienty tepelnej rozťažnosti pre oba materiály. Ponechajte presnú dilatačnú medzeru. Ak je uloženie príliš tesné, počítač sa pri zahriatí vlaku vykloní smerom von.
3. Inžinierske hlboké tesniace kanály:Hodnotenie IP65 vyžaduje viac ako len stlačenie kúska silikónu. Navrhnite vyhradený retenčný kanál v tvare U do hliníkového výlisku. Steny kanála musia byť dostatočne hlboké, aby mechanicky zaistili tesnenie na mieste, aby sa nemohlo valiť alebo posúvať pri bočných vibráciách.
4. Minimalizujte duté dutiny v plastových profiloch:Duté profily v plastových výliskoch vyžadujú zložité, drahé matrice s vnútornými tŕňmi. Kde je to možné, navrhnite kryt PC ako jednostenný profil s nosnými rebrami, a nie ako uzavretú rúrkovú časť. To znižuje náklady na nástroje a urýchľuje výrobu na extrúznej linke.

Zosúladenie možností extrúzie OEM s americkými štandardmi tranzitného obstarávania

Uvedenie železničného svietidla na americký trh si vyžaduje orientáciu v komplexnej sieti špecifikácií obstarávania, od lokalizovaných usmernení FTA až po prísne bezpečnostné certifikácie. Dopravné úrady USA hodnotia ponuky na základe dlhodobej spoľahlivosti a dodržiavania predpisov, čo presúva veľkú zodpovednosť na výrobcu osvetlenia a v konečnom dôsledku aj na dodávateľov jeho komponentov.

Získavanie štandardných komerčných výliskov povedie k zlyhaniu počas fáz testovania otrasmi, vibráciami a ohňom. Potrebujete partnera OEM, ktorého výrobná základňa je už v súlade s požiadavkami na prepravu. JE dodáva výrobcom osvetlenia OEM po celom svete, pričom ponúka verejné formy pre štandardné aplikácie aj súkromné ​​formy pre vlastné, vysokokvalitné návrhy.

Partnerstvom s výrobcom, ktorý vo svojej podstate rozumie toleranciám požadovaným pre hliník 6063-T5 a polykarbonát vyhovujúci norme EN45545, eliminujete fázu vývoja produktu pokus-omyl. Získate kryty, ktoré do seba čisto zapadnú, pevne tesnia a prežijú neúnavné mechanické namáhanie v prostredí koľajníc. Ak chcete získať technické špecifikácie vlastných profilov alebo skontrolovať existujúce formy pripravené na prepravu, ohodnoťte osvedčenéVýrobca OEM osvetlenia metraktoré môžu poskytnúť presné mechanické základy, ktoré si váš ďalší tranzitný projekt vyžaduje.
