Zapojenie koncovky G5

Najprv si prosím ujasnite: čo presne máte na mysli pod pojmom „drôt“?

Vo výrobnom procese LED trubíc T5 a G5 sa „jednovodičový/viacvodičový/bezdrôtový“ zvyčajne vzťahuje na počet vodičov vedúcich z koncovky, nie na spôsob napájania samotnej trubice (jedno-koncové/dvojité napájanie). Tieto dva pojmy sa ľahko zamieňajú.

• Jednovodičové:Koncovka vedie len jeden vodič, zvyčajne živý vodič (L) alebo neutrálny vodič (N).
• Viacvodičové (dvojvodičové):Koncový uzáver vedie von dva vodiče, zvyčajne jeden vodič pod napätím a jeden neutrálny vodič.
• Bezdrôtové:Samotný koncový uzáver nevedie von žiadne drôty; sú tam len dva piny G5.

Keď je toto objasnené, následná kombinačná logika je ľahko pochopiteľná.

Kombinácia 1: Jeden koniec s jedným vodičom + jeden koniec bezdrôtovej → napájaná trubica s jedným koncom

Toto je najbežnejšia konfigurácia pre integrované LED trubice T5 na trhu.

Spôsob pripojenia:Napájanie je dodávané iba z jednovodičového konca. Tento jediný vodič sa pripája buď k živému alebo neutrálnemu vodiču, zatiaľ čo druhý vodič (živý alebo neutrálny) je priamo pripojený ku kolíku na druhom konci cez vnútorný obvod lampy. Na bezdrôtovom konci je jeden kolík zodpovedný za mechanickú fixáciu a vodivosť, zatiaľ čo druhý kolík môže byť nezapojený alebo vnútorne skratovaný.

Je tu však kritický výrobný detail: rozstup kolíkov objímky žiarovky T5 G5 je iba 5 mm. Keď je jeden koniec napájaný, dva kolíky sú veľmi blízko pri sebe a nesprávne vnútorné zapojenie môže ľahko spôsobiť skrat. Preto je izolácia a usporiadanie káblov vo vnútri jednožilovej koncovky kľúčovým ukazovateľom remeselnej zručnosti dodávateľa koncovky.

Aplikačné scenáre:Osvetlenie kancelárií, osvetlenie regálov supermarketov, osvetlenie skriniek, osvetlenie vitrín. Tieto typy svietidiel zvyčajne používajú integrovanú konzolu, ktorá vyžaduje iba jeden príkon, čo zjednodušuje inštaláciu a koncoví používatelia nepotrebujú žiadne elektrické znalosti.

Kombinácia dva: Jeden drôt z každého konca → Obojstranná napájaná trubica lampy

Táto metóda je bežná v projektoch inžinierskych renovácií.

Spôsob pripojenia:Z viečka lampy na oboch koncoch trubice lampy veďte drôt. Pripojte jeden koniec k živému vodiču (L) a druhý koniec k nulovému vodiču (N). Prúd tečie z jedného konca az druhého vychádza. Dva kolíky G5 vo vnútri krytu lampy sú skratované a tvoria jednu elektródu.

Prečo sa v strojárstve uprednostňuje napájanie s dvoma koncami?Pri dodatočnej montáži starých držiakov žiariviek sa pôvodné držiaky G5 zvyčajne spájajú paralelne, čo znamená, že dva kolíky sú vnútorne skratované. Lampy s dvoma koncami môžu byť priamo prispôsobené tomuto typu držiaka bez potreby výmeny za neparalelný držiak. Ak je lampa s jedným koncom nainštalovaná v paralelnom držiaku, dôjde k jej skratu ihneď po zapnutí. Stalo sa to v hongkonskej inžinierskej komunite; niektorí dokonca spálili plastový obal starého držiaka.

Výrobné opatrenia:Obidva konce krytu žiarovky s dvojitým koncom by mali mať vodiče, ale farby vodičov musia byť jasne rozlíšiteľné (napr. jeden koniec označený L, druhý N), aby sa predišlo opačnému zapojeniu počas inštalácie. Okrem toho vnútorné zapojenie žiarivky s dvoma koncami musí zabezpečiť, že medzi oboma koncami nie je žiadne elektrické spojenie; inak dôjde ku skratu lampy.

Aplikačné scenáre:Továrenské dielne, parkoviská, sklady a logistické centrá. Tieto miesta často vyžadujú dodatočnú montáž starých držiakov žiariviek a riešenia s dvojitým napájaním ponúkajú lepšiu kompatibilitu.

Kombinácia 3: Jeden koniec so živým káblom (dvojvodičový) + jeden koniec s bezdrôtovým koncovým uzáverom → Vylepšený jednopólový napájací zdroj

Táto kombinácia je vylepšenou verziou jednopólového napájacieho zdroja, ktorý je vhodný pre scenáre s vyššími požiadavkami na bezpečnosť a spoľahlivosť.

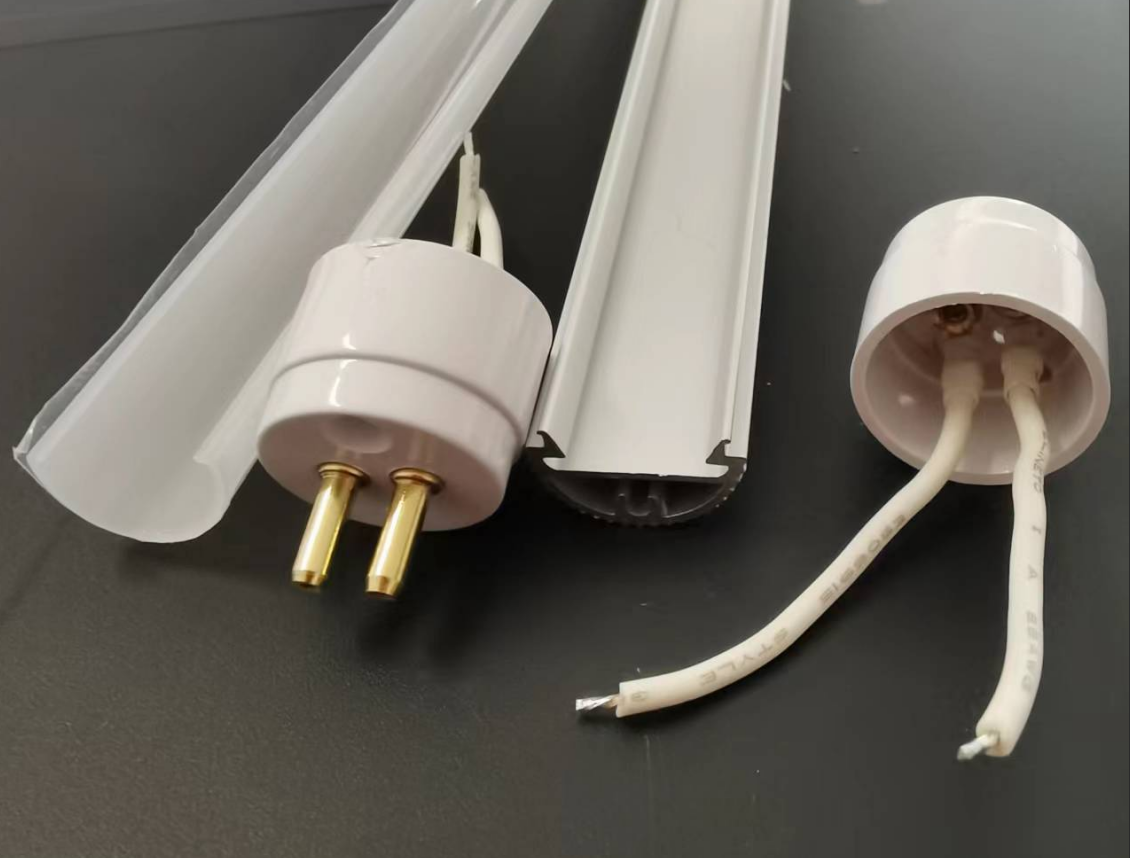

Spôsob pripojenia:Koncový uzáver napájacieho zdroja vedie von živé a neutrálne vodiče a priamo sa pripája k napájaciemu zdroju ovládača alebo striedavému napájaniu. Bezdrôtový koniec sa používa iba na mechanickú podporu a pripojenie obvodov a nezvláda napájanie.

Rozdiel od Single-Wire Single-End riešenia:V jednovodičovom riešení s jedným koncom vyžaduje vnútorné zapojenie trubice lampy návrh „jedného vodiča vstupujúceho a ďalšieho vodiča pripojeného vnútorne k druhému koncu, čo robí vnútorné zapojenie relatívne zložité. Na rozdiel od toho, v dvojvodičovom jednokoncovom riešení sú živé aj neutrálne vodiče zavedené cez rovnaký koncový uzáver, čím sa dosiahne priamejšia konštrukcia vnútorného obvodu, zníži sa potenciálne body zlyhania a zvýši sa bezpečnosť.

Výrobné výhody:Pre výrobcov integrovaných trubíc T5 ponúka táto metóda vyššiu efektivitu montáže ako použitie koncových uzáverov s jedným koncom. Pretože všetky napájacie káble sú sústredené na jednom konci, nie je potrebné krížové vedenie vo vnútri trubice lampy, čím sa znižuje riziko vnútorných skratov.

Aplikácie:Lekárske osvetlenie, vzdelávacie osvetlenie, špičkové komerčné displeje.
