JET8 obojstranné puzdro LED trubiceje prázdna platforma pre OEM projekty lineárneho osvetlenia. Potvrdená konfigurácia má vonkajší priemer 26 mm, dve pozície PCB 12 × 1 mm, vnútorný hliníkový profil 6063, kryt z číreho alebo matného polykarbonátu, plastové koncovky a rozloženie externého ovládača. Štandardné alebo prispôsobené dĺžky sú k dispozícii od 600 mm do 2400 mm s ponúkanými konfiguráciami IP20 a IP65.
Kľúčové slovo jebývanie. Tento produkt sa nestane funkčnou lampou, kým nie sú vybrané a integrované LED diódy, zostavy plošných spojov, kabeláž, ovládač, koncovka a akékoľvek požadované tesnenia. Kupujúci by ho preto mali vyhodnotiť na základe kontrolovaného výkresu a zostavenej vzorky – nie iba podľa názvu T8. Skontrolujte aktuálnyT8 obojstranné svietiace puzdropred odoslaním vašej dosky plošných spojov a požiadaviek na projekt spoločnosti JE.
Produkt je prázdny kryt OEM, nie hotová lampa T8 alebo náhrada žiarivky
„T8“ označuje všeobecný formát trubice, ale nezabezpečuje elektrickú alebo mechanickú kompatibilitu s existujúcim žiarivkovým svietidlom. 26 mm kryt môže vyzerať povedome pri použití úplne iných dosiek, kabeláže, koncoviek, montážnych detailov a architektúry napájania.
Nepredpokladajte, že akceptuje konvenčný fluorescenčný predradník, hodí sa pre objímku žiarovky G13, obsahuje kolíky napájané zo siete alebo môže nahradiť inštalovanú žiarovku jedna za jednu. Žiadny z týchto detailov nie je potvrdený priemerom krytu. Ak sa vyžaduje kompatibilita dodatočnej montáže, uveďte na schvaľovacom výkrese geometriu základne, usporiadanie kolíkov, celkovú dĺžku svietidla, elektrický vstup, režim zapojenia a rozhranie svietidla.
Toto rozlíšenie ovplyvňuje aj nákup. Špecifikácia krytu identifikuje výlisky a obalový balík. Sama o sebe nedefinuje množstvo LED, teplotu farby, svetelný výkon, optickú distribúciu, výkon, správanie ovládača, stmievanie, prepäťovú ochranu, prevádzkovú teplotu ani životnosť. Ide o rozhodnutia o hotových svietidlách riadené návrhom komponentov a kvalifikačným programom kupujúceho.
Priečny rez obojstranným krytom T8
Zostava kombinuje okrúhle polykarbonátové telo s vnútorným hliníkovým profilom. V rámci tohto prierezu sú dve pozície PCB, každá označená ako 12 × 1 mm. Toto usporiadanie dáva OEM dizajnérovi dve montážne miesta pre LED dosky vo vnútri jednej 26 mm trubice.
Hliníková vložka poskytuje definovanú vnútornú štruktúru pre umiestnenie PCB. Môže sa tiež podieľať na prenose tepla z dosiek, ale tepelný výkon nemožno odvodiť len z názvu alebo profilu zliatiny. Prevádzkovú teplotu ovplyvňuje zaťaženie LED, konštrukcia dosky, materiál tepelného rozhrania, kvalita kontaktov, straty budiča, okolitá teplota, orientácia trubice a prúdenie vzduchu. Odsúhlaste tepelný dizajn s nainštalovanými zamýšľanými LED doskami.
Ako spárované pozície PCB podporujú dve svietiace plochy
Dve polohy PCB umožňujú, aby boli LED diódy usporiadané smerom k dvom stranám trubice namiesto spoliehania sa na jednu dosku, ktorá osvetlí celý obvod. To môže vyhovovať obojsmernému lineárnemu osvetleniu, závesným svietidlám, osvetleniu displejov, tranzitným interiérom a iným inštaláciám, kde je potrebné svetlo vo viac ako jednom smere.
Extrúzia nezaručuje špecifický uhol lúča ani rovnomerné rozdelenie svetla 50/50. Skutočná distribúcia závisí od orientácie pozícií PCB, puzdra LED, rozstupu diód, šírky dosky, vzdialenosti od polykarbonátu, povrchovej úpravy difúzora, vnútornej prekážky a blízkych povrchov svietidiel. Clear PC má tendenciu zachovať definíciu LED a smer výstupu; matné PC účinnejšie mieša svetlo, ale môže znížiť viditeľnú intenzitu a zjemniť ovládanie lúča.
Pred náradím alebo schválením výroby skontrolujte osvetlenú vzorku z oboch strán. Pozrite sa na zobrazenie LED, tmavé pásy v blízkosti hliníkovej vložky, farebné variácie, koncové tiene a rozdiely v jase medzi dvoma plochami. Fotometrické testovanie patrí na úroveň hotového svietidla, pretože prázdne puzdro neobsahuje žiadny svetelný zdroj.
Potvrďte dodané komponenty krytu v porovnaní s LED diódami špecifikovanými kupujúcim, zostavami PCB, kabelážou, ovládačom a tesneniami
Cenová ponuka krytu by mala oddeľovať diely dodané JE od elektrických komponentov dodaných kupujúcim. Na základe zverejneného popisu produktu môže kryt obsahovať vnútorný hliníkový profil 6063, číry alebo matný polykarbonát a plastové koncovky. Architektúra využíva externý ovládač. Presný obsah balenia, štýl koncovky, hardvér, tesnenia, káblové vstupné diely a montážne služby by mali byť stále uvedené riadok po riadku v cenovej ponuke.
Kupujúci zvyčajne potrebuje definovať dosky LED, LED, kabeláž, konektory, materiál tepelného rozhrania, ovládač, spôsob uzemnenia, ak je to vhodné, a konečné elektrické ukončenia. Pre cieľ IP65 musí byť obzvlášť jasná zodpovednosť za tesnenia, tmel, káblové priechodky, tesnenie koncovky a proces montáže. Sada dielov s krytím IP65 nie je po nekontrolovanej montáži na mieste automaticky svietidlom s krytím IP65.
Matica špecifikácií pre výkres a kontrolu komponentov
Nasledujúcu maticu použite ako východiskový bod pre kontrolu výkresu. Publikované hodnoty identifikujú dostupnú konfiguráciu produktu; nenahrádzajú tolerancie špecifické pre projekt, kontroly lícovania alebo regulačné preskúmanie.
| Parameter | Zverejnená konfigurácia | Čo by mal kupujúci schváliť |
|---|---|---|
| Typ produktu | Prázdne puzdro T8 obojstrannej LED trubice | Rozsah dodávaných mechanických častí a vylúčených elektrických komponentov |
| Vonkajší priemer | 26 mm | Tolerancia priemeru, priamosť, vzájomné vôle a uloženie upínadla |
| Pozície PCB | Dve polohy, každá 12 × 1 mm | Skutočná hrúbka a šírka dosky plošných spojov, vôľa pri vložení, zadržiavanie a tepelný kontakt |
| Vnútorný kovový profil | hliník 6063 | Prierez profilu, povrchová úprava v prípade potreby, temperovanie, ak je to kritické pre materiál, dĺžka rezu a limity otrepov |
| Vonkajší kryt | Číry alebo matný polykarbonát | Optický vzhľad, difúzia, farebná konzistencia, požiadavky na náraz a vhodnosť pre životné prostredie |
| Ukončiť ukončenie | Plastové koncovky | Geometria uzáveru, spôsob pripevnenia, výstup kábla, detaily konektora alebo kolíka a zodpovednosť za tesnenie |
| Usporiadanie vodiča | Externý ovládač | Umiestnenie ovládača, trasa vedenia, systém konektorov, odľahčenie od ťahu a elektrické parametre |
| Konfigurácia vstupu | Možnosť IP20 alebo IP65 | Kompletný návrh tesnenia, montážne pokyny a skúšobná metóda hotovej jednotky |
| Dĺžka | Štandardné alebo prispôsobené, 600–2400 mm | Tolerancia dĺžky rezu, celková zmontovaná dĺžka, koncový prídavok a limit balenia |
Pevná geometria: priemer 26 mm a dve polohy PCB 12 × 1 mm, s lícovaním a toleranciami schválenými na výkrese
Priemer 26 mm a spárované pozície PCB 12 × 1 mm sú geometriou jadra, no nominálne rozmery na uvoľnenie nestačia. Doska navrhnutá s rovnakou nominálnou šírkou ako jej štrbina sa môže zaviazať, ak sa tolerancie výroby dosky, vytláčania, oblúka, povlaku a montáže nahromadia v nesprávnom smere. Voľné uloženie spôsobuje iný problém: pohyb dosky, nekonzistentný tepelný kontakt alebo viditeľné nesprávne nastavenie za difúzorom.
Pošlite JE skutočný obrys PCB namiesto toho, aby ste do RFQ písali iba „12 mm doska“. Zahrňte hrúbku dosky plošných spojov, povrchovú úpravu hrán, spájkovaciu masku alebo nahromadenie povlaku v blízkosti oblasti vkladania, zóny ochrany komponentov, výčnelky konektorov a zamýšľaný smer vkladania. Schválený výkres by mal identifikovať rozmery, ktoré sú kritické pre prispôsobenie, a uviesť, ako sa tieto rozmery budú kontrolovať.
Konštrukcia a možnosti: vnútorný hliníkový profil 6063, číry alebo matný polykarbonát, plastové koncovky, vonkajší unášač a dĺžky 600–2400 mm
6063 sa bežne používa pre extrudované hliníkové profily, pretože môže byť tvarovaný do kontrolovaných prierezov a akceptuje bežné dokončovacie procesy. Napriek tomu „hliník 6063“ nie je úplná tepelná alebo mechanická špecifikácia. Ak je pre projekt dôležitá teplota, povrchová úprava, vodivosť, vzhľad alebo korózne správanie, pridajte požiadavku do výkresu a vyžiadajte si potvrdenie.
Dĺžka sa tiež mení viac ako nákupná cena. Dlhé kryty sú citlivejšie na rovnosť, poškodenie pri manipulácii, vloženie PCB, prístup k káblom a dizajn obalu. Overte si, či sa vaša špecifikovaná dĺžka vzťahuje na vyrezaný výlisok, polykarbonátové telo alebo celkovú zostavenú jednotku vrátane koncoviek. JE uvádza štandardné apuzdro LED trubice T8 na mierumožnosti od 600 mm do 2400 mm; cenová ponuka by mala uvádzať presnú hotovú dĺžku a toleranciu.

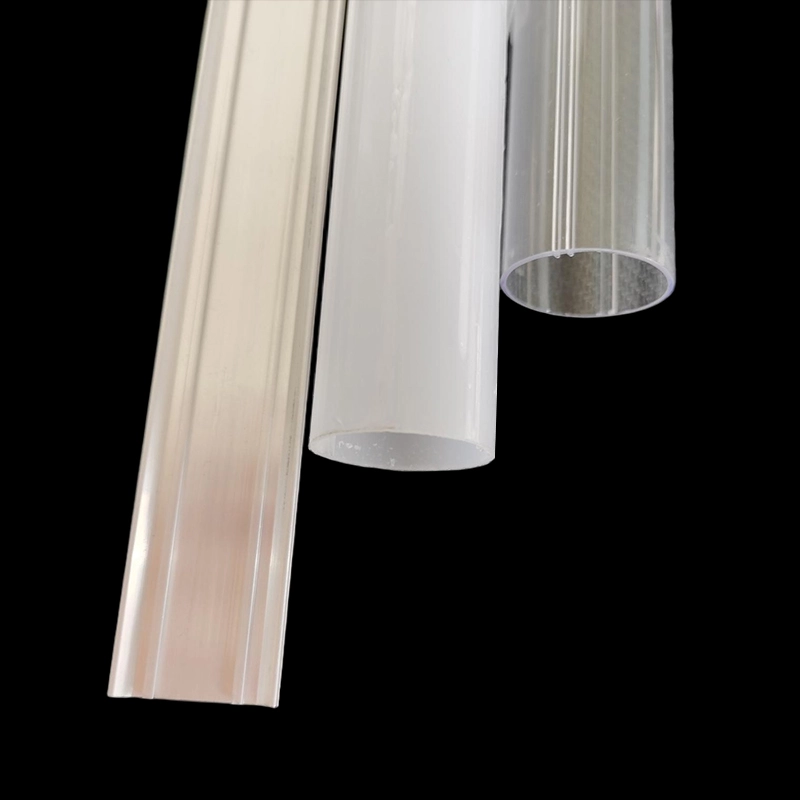

Jasné alebo matné PC, koncové zakončenie a možnosti konfigurácie IP20 alebo IP65
Vyberte si číry polykarbonát, keď je prijateľná viditeľnosť LED, smerový výstup alebo vzhľad vnútorných dosiek. Môže odhaliť rozstup diód, zapojenie, spoje a malé chyby zarovnania, takže vnútorná konštrukcia musí byť vizuálne čistá. Vyberte si matný počítač, keď potrebujete lepšie vizuálne miešanie a menej priameho zobrazenia LED. Poleva nie je náhradou za primeranú vzdialenosť LED alebo optické testovanie a jej vplyv na prenos by sa mal hodnotiť so skutočným svetelným motorom.
Koncovky sa často stávajú prehliadaným rozhraním. Určujú, ako sa trubica zatvára, ako drôty opúšťajú puzdro a ako sa zostava pripája k okolitému svietidlu. Nepredpokladá sa, že plastový koncový uzáver poskytuje štandardizovanú fluorescenčnú základňu alebo vodotesné tesnenie. Do výkresu uveďte spôsob uchytenia, otvorenie kábla, usporiadanie konektorov, označenie polarity, odľahčenie od ťahu a požiadavky na servisný prístup.
IP20 je vhodné len tam, kde hotový dizajn nevyžaduje ochranu proti vniknutiu vody. Možnosť IP65 je určená pre konfiguráciu odolnú voči prachu a striekajúcej vode, ale hodnotenie platí až po definovaní a otestovaní celého systému krytu a spôsobu montáže. Koncové spoje, káblové vstupy, stlačenie tesnenia, rezané povrchy a výrobné spracovanie môžu spôsobiť únik.
Opýtajte sa, ako citovanýKonfigurácia krytu IP20 alebo IP65 T8líšia sa komponentmi a montážou. Ak spoločnosť JE dodáva voľné diely pre vašu továreň na montáž, dohodnite sa na materiáloch tesnenia, umiestnení tmelu, podmienkach vytvrdzovania, ak je to relevantné, na vložení uzáveru alebo na spôsobe upevnenia a na teste vniknutia hotového výrobku. Netlačte nárok IP len na základe nezmontovanej vzorky krytu.
Hranice použitia pre tranzitné, komerčné, architektonické a chránené vonkajšie svietidlá
Obojstranný formát môže podporovať interiéry koľajových vozidiel, stanice, komerčné osvetlenie, garáže, školy, továrne a iné lineárne inštalácie. Tieto použitia nezdieľajú jeden kvalifikačný štandard, takže názov aplikácie by nikdy nemal zastupovať technické požiadavky.
Osvetlenie koľajových vozidiel môže vyžadovať špecifické projektové kontroly týkajúce sa vibrácií, nárazov, plameňa a dymu, elektrickej bezpečnosti, elektromagnetickej kompatibility, vysledovateľnosti materiálu a bezpečného uchovania. 26 mm geometria krytu nepreukazuje splnenie žiadnej z týchto požiadaviek. Pred odberom vzoriek poskytnite JE požadovaný test alebo zoznam materiálových dokumentov, aby sa nedostupné dôkazy odhalili skôr, ako počas predloženia zákazníkom.
Pri komerčných a architektonických svietidlách sa kupujúci zvyčajne musia zamerať na vzhľad, distribúciu svetla, montážnu integráciu, prístup k ovládaču, teplo, čistenie a údržbu. Matné PC môže skryť jednotlivé LED diódy, ale dlhá svietiaca čiara môže stále zobrazovať tmavé zóny na spojoch dosiek alebo koncovkách. Ak záleží na súvislom vzhľade, vytvorte vzorku v plnej dĺžke; krátky zostrih neodhalí každú produkčnú záležitosť.
Garáže, továrne a chránené vonkajšie miesta pridávajú prach, vlhkosť, čistiace postupy, kolísanie teploty a možné vystavenie chemikáliám. IP65 rieši vniknutie za definovaných testovacích podmienok, nie odolnosť voči UV žiareniu, chemickú kompatibilitu, kondenzáciu, odolnosť proti nárazu alebo neobmedzené vonkajšie vystavenie. Tieto vlastnosti musia byť špecifikované a overené samostatne. Ak bude trubica sedieť v inom utesnenom svietidle, zvážte aj zachytené teplo a to, či zostane prístupný externý budič.
Schvaľovací dôkaz: výkresy, kontrola vzorky, skúšobné metódy, materiálové dokumenty a podpora predloženia UL alebo ETL bez nároku na certifikáciu bývania
Dôveryhodný schvaľovací balík začína riadeným výkresom prierezu a montážnym výkresom. Mali by zobrazovať priemer 26 mm, polohy DPS, kľúčové rozhrania, popisy materiálov, detaily koncovky, definíciu dĺžky a stav revízie. Rozmery, ktoré ovplyvňujú vloženie dosky plošných spojov, nasadenie uzáveru, montáž alebo utesnenie, si zaslúžia skôr explicitné tolerancie než všeobecnú poznámku.
Kontrola vzorky by mala zahŕňať rozmery a praktickú montáž. Vložte skutočné dosky plošných spojov, nasmerujte zamýšľané vodiče, nasaďte koncovky a skontrolujte, či sa po celej dĺžke nelíši oblúk, skrútenie, poškriabanie, farebné variácie, medzery medzi uzávermi a pohyb dosky. Potom použite zamýšľaný systém LED a ovládača v reprezentatívnych podmienkach, aby ste vyhodnotili teplotu a optický vzhľad.
Pred porovnaním výsledkov je potrebné dohodnúť testovacie metódy. Pre dizajn IP65 zistite, či sa testovanie vzťahuje na zmontovanú vzorku JE alebo na vaše hotové svietidlo, vrátane káblového vstupu a zapojenia. Materiálové dokumenty môžu obsahovať deklarácie, dátové listy alebo správy o skúškach, ale ich dostupnosť a relevantnosť musí byť potvrdená pre presnú špecifikáciu živice, hliníka, farbu a výrobnú konfiguráciu, ktorá sa kupuje.
Podpora predloženia UL alebo ETL by sa mala považovať za koordináciu dokumentov, nie za plošný nárok na certifikáciu. Záznam o materiáli, súbor komponentov alebo vyhlásenie dodávateľa nezabezpečujú, aby prázdna skriňa – alebo hotová lampa – neboli uvedené v zozname UL alebo v zozname ETL. Konečnú konštrukciu, elektrické komponenty, teploty, rozstupy, vedenie, kryt a zamýšľané použitie môže posúdiť vybraný certifikačný orgán.
Povedzte JE, ktorý spôsob odoslania a dokumenty vyžaduje vaše laboratórium alebo certifikačný partner. JE potom môže potvrdiť, čo je k dispozícii pre navrhované materiály a konfiguráciu. Ak je povinné špecifické uznanie, zoznam, klasifikácia horľavosti, číslo spisu alebo správa o skúške, získajte a overte tieto dôkazy pred schválením objednávky. Nikdy to neodvodzujte z loga, generickej skupiny materiálov alebo predchádzajúceho projektu.
Od kontroly výkresu po schválenie vzorky a cenovú ponuku na výrobu
Čína ponúka hĺbkovú extrúznu kapacitu, ale samotné umiestnenie továrne vám prezradí málo o kontrole výkresu, prispôsobení komponentov alebo opakovateľnosti. JE vyrába hliníkové a plastové výlisky pre LED osvetlenie, vrátane trubicových krytov, LED profilov, PC trubíc, koncoviek a trojitých krytov. Pre tento projekt je užitočným dôkazom citlivý proces kreslenia, reprezentatívna vzorka, definovaný plán inšpekcie a cenová ponuka, ktorá objasňuje hranice dodávok.
Pracovný postup prispôsobenia: revízia výkresu, spätná väzba DFM, výber formy, overenie vzorky a kontrola kvality výroby
Začnite radšej s aplikáciou než s voľnou požiadavkou na „ubytovanie T8“. Odošlite súbory PCB, celkovú dĺžku cieľa, optické preferencie, ukončenie konca, cieľ vstupu, montážne rozhranie a povinné dokumenty. JE môže porovnať tieto vstupy s existujúcou verejnou formou alebo určiť, či je potrebná súkromná forma a vlastná extrúzia.
Počas revízie výkresu vyriešte vôľu dosky, zapojenie koncovky, vedenie drôtu, oblasti zadržania komponentov, tesniace povrchy a viditeľné kozmetické zóny. Spätná väzba DFM by mala identifikovať rozmery, ktoré je ťažké držať alebo kontrolovať, a akékoľvek zmeny, ktoré ovplyvňujú nástroje, montáž alebo náklady. Vlastný profil môže vyriešiť skutočný problém s rozhraním, ale tiež pridá schválenie nástrojov a uzamkne projekt do nového prierezu. Neobjednávajte si súkromné nástroje len preto, aby ste sa vyhli prispôsobeniu nekritickej hrany PCB.
Vzorka by mala reprezentovať dohodnutý materiál, povrchovú úpravu difúzora, hliníkový prierez, dizajn koncovky a dĺžku dostatočne blízko, aby sa otestovali skutočné riziká. Zaznamenajte akúkoľvek akceptovanú odchýlku. Keď vzorka prejde rozmerovými, montážnymi, optickými, tepelnými a použiteľnými kontrolami vniknutia, zmrazte revíziu výkresu použitú pre výrobnú ponuku.
Kontrola kvality výroby by mala byť spojená s pozorovateľnými požiadavkami: identita materiálu, kritické rozmery prierezu, dĺžka rezu, rovnosť, ak je špecifikovaná, stav povrchu, vzhľad difúzora, nasadenie koncovky, vloženie PCB a ochrana obalu. V prípade zapečatených zostáv definujte, ako sa kontroluje výkon vniknutia a na akej úrovni odberu vzoriek. V cenovej ponuke by sa tiež malo uvádzať vlastníctvo nástrojov, kde je to možné, poplatky za vzorky, množstvo objednávky, dodacia lehota, spôsob balenia a dodacie podmienky, a nie ponechať tieto body na e-mailové predpoklady.
Kontrolný zoznam RFQ: dĺžka, geometria PCB, difúzor, IP cieľ, koncové uzávery, tolerancie, množstvo, balenie, miesto určenia a požadovaná dokumentácia
- dĺžka:Špecifikujte dĺžku rezu a požadovanú celkovú zmontovanú dĺžku v rámci dostupného rozsahu 600–2400 mm.
- Geometria PCB:Pripojte šírku, hrúbku, obrys, polohu konektora, zarážky komponentov a smer vkladania.
- Difúzor:Vyberte číry alebo matný počítač a popíšte optický vzhľad, ktorý chcete na vzorke predviesť.
- Cieľová adresa IP:Uveďte IP20 alebo IP65, kto vykonáva konečnú montáž a ktorá hotová konfigurácia bude testovaná.
- Koncovky:Definujte požiadavky na ukončenie, výstup kábla, konektor alebo kolík, upevnenie, tesnenie a uvoľnenie napätia.
- Tolerancie:Označte kritické rozmery pre dosadnutie dosky plošných spojov, zapojenie uzáveru, montáž, dĺžku a protiľahlé časti.
- množstvo:Poskytnite prototypové, pilotné a očakávané výrobné množstvá, aby bolo možné porovnať cesty verejnej formy a vlastnej formy.
- Balenie:Identifikujte potreby ochrany povrchu, limity zväzkov, označovanie a akékoľvek obmedzenia týkajúce sa manipulácie súvisiace s dĺžkou.
- Cieľ:Uveďte krajinu doručenia, mesto alebo prístav, preferované prepravné podmienky a všetky požiadavky na dovozné dokumenty.
- Dokumentácia:Uveďte výkresy, inšpekčné správy, materiálové záznamy, vyhlásenia, dôkazy o skúškach a dokumenty na predloženie certifikácie potrebné na schválenie.
Pošlite tento balík s revíziou výkresu a vyžiadajte si vzorový plán a cenovú ponuku na výrobu26 mm obojstranné puzdro T8 LED trubice.
