Kryt LED T8 trubice s 10 mm PCB: Časté otázky kupujúcich v USA, kontroly vhodnosti a sprievodca získavaním zdrojov pre rok 2026

Kľúčové poznatky pre nákupcov osvetlenia v USA

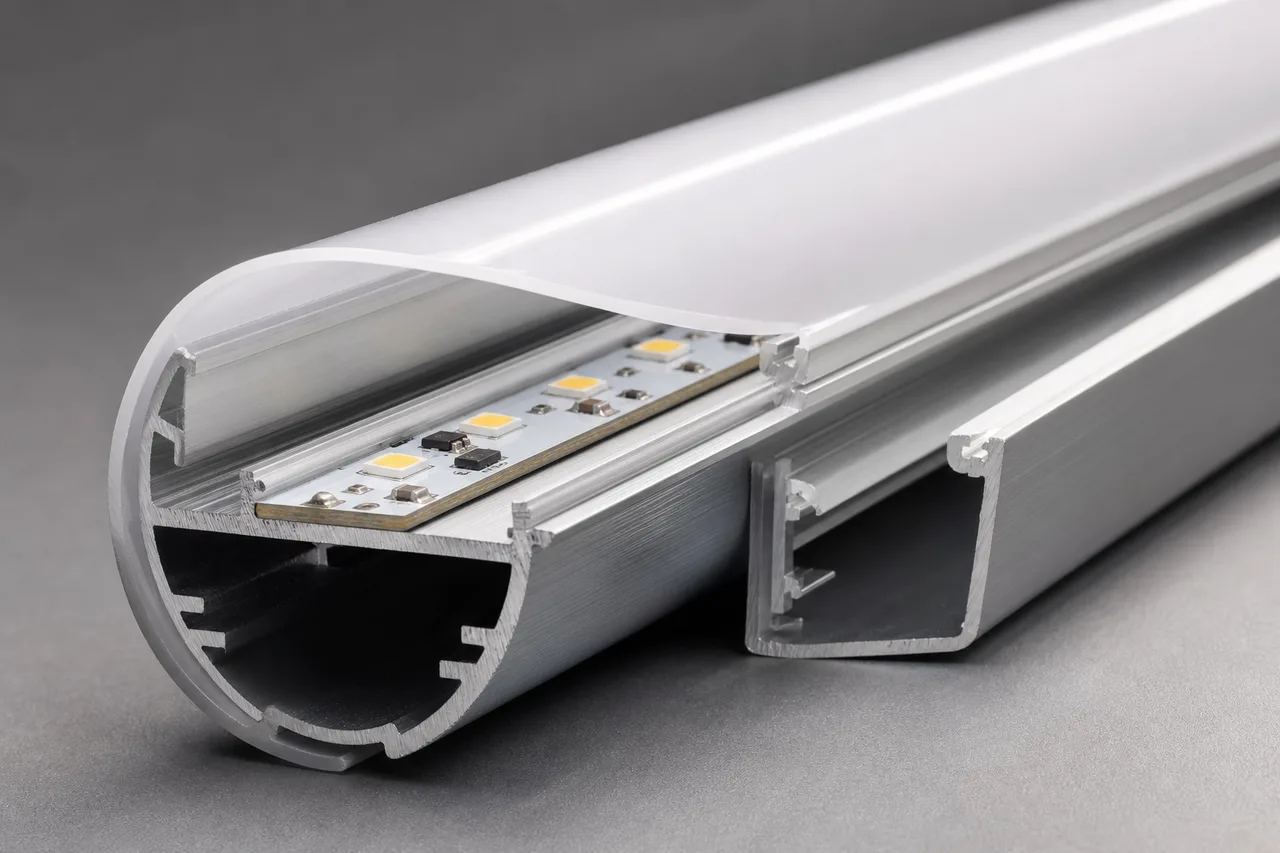

FrázaJE polohliníková/poloplastová rúrková konštrukciapopisuje praktickú architektúru tejto kategórie produktov: hliníková základňa 6063 nesie dosku LED a pomáha riadiť teplo, zatiaľ čo polykarbonátový difúzor tvorí viditeľný optický kryt. Na tom rozdelení záleží. Hliník poskytuje PCB stabilný montážny povrch a predvídateľnú mechanickú chrbticu; difúzor riadi vzhľad, priepustnosť svetla a prístup k doske. Nie je to len dekoratívna škrupina.

Pre kupujúcich v USA prvou otázkou nie je cena. Ide o kompatibilitu. 10 mm doska plošných spojov je užšia ako mnohé bežné LED trubicové dosky a ovládač sa musí zmestiť do krytu bez toho, aby tlačil na difúzor alebo zasahoval do koncových uzáverov. JE-28 je uvedený s maximálnou výškou vodiča 12 mm, takže telo vodiča, kabeláž, izoláciu a detaily odľahčenia napätia by ste mali kontrolovať spoločne a nie oddelene.

Štandard JE-28 je IP20. Vďaka tomu sa hodí pre suché interiérové ​​svietidlá a zostavy trubíc v štýle retrofitu, nie automaticky do umývaných oblastí alebo exponovaných svietidiel. JE tiež ponúka štýly vodotesných trubicových krytov pre aplikácie, ako je osvetlenie rastlín, osvetlenie chladničky a vonkajšie parkovisko, ale tie by sa mali uvádzať ako vhodná vodotesná konfigurácia. Začnite sJE LED T8 trubicové puzdro s 10mm PCBšpecifikáciu a vyžiadajte si presný výkres pred schválením výrobnej zákazky.

Špecifikácie krytu JE-28 LED T8: Rozmery, materiály a možnosti konfigurácie

JE-28 je 26 mm puzdro T8 vyrobené pre veľkosť dosky plošných spojov 10 x 1,2 mm. Tento rozmer je východiskovým bodom pre mechanickú kvalifikáciu. Doska, ktorá je nominálne široká 10 mm, môže stále spôsobovať problémy, ak sa jej výška komponentu, spájkované spoje, umiestnenie konektora alebo spôsob montáže líšia od vzorky použitej pri vývoji krytu.

Puzdro používa hliníkovú základňu 6063 s polykarbonátovým difúzorom a plastovými koncovkami. JE uvádza vnútorné usporiadanie vodiča a maximálnu výšku vodiča 12 mm. Dostupné dĺžky sú od 600 mm do 2400 mm, pričom sú k dispozícii aj vlastné dĺžky. Dĺžka, povrchová úprava difúzora, štýl koncovky a poloha vodiča by sa mali považovať za jedno rozhodnutie o montáži, pretože každé ovplyvňuje inštaláciu, rozloženie svetla a balenie.

Ako kvalifikovať kryt T8 pred objednaním: Kontrola PCB, ovládača, difúzora a koncového uzáveru

Kryt môže na stránke katalógu vyzerať správne a napriek tomu zlyhať počas montáže. Zvyčajné príčiny nie sú dramatické: budič je o niekoľko milimetrov príliš vysoký, doska plošných spojov sa prehýba pod difúzorom, koncovka nedrží trubicu bezpečne alebo konektor nenecháva priestor pre vnútorný ohyb drôtu. Kvalifikujte kompletnú zostavu, nielen hliníkový výlisok.

1. Potvrďte obrys PCB.Pošlite JE skutočný výkres dosky vrátane šírky 10 mm, hrúbky 1,2 mm, montážnych otvorov, medených krytov, konektorov a najvyšších komponentov. Nespoliehajte sa len na nominálnu veľkosť dosky.
2. Skontrolujte obálku s ovládačom.Porovnajte maximálnu výšku a šírku vodiča s limitom puzdra 12 mm. Do kontroly vôle zahrňte koncovky, zmršťovacie, izolačné manžety a výstupy vodičov.
3. Skontrolujte uloženie difúzora.Otestujte vybraný polykarbonátový kryt z hľadiska záberu, vyklenutia, viditeľných hotspotov a sily pri odstraňovaní. Príliš tesný difúzor môže namáhať vytláčanie; ten, ktorý je príliš voľný, môže počas prepravy hrkať.
4. Skontrolujte koncové uzávery a kabeláž.Potvrďte materiál uzáveru, spôsob uchytenia, priechod drôtu, prístup ku konektoru a či hotová trubica musí spĺňať špecifické inštalačné štandardy alebo rozhranie zákazníckeho príslušenstva.
5. Schvaľte hotovú vzorku.Zapnite zostavenú trubicu, skontrolujte tepelné správanie a vzhľad svetla a potom otestujte vloženie do cieľového prípravku alebo svoriek. Pred zadaním výrobnej zákazky si zaznamenajte schválené verzie komponentov.

Požiadajte o nákres pretláčania a fyzickú vzorku, keď má projekt tesné vôle upínacích prostriedkov. Vzorka tiež odhaľuje problémy s balením a manipuláciou, ktoré výkresy nezobrazujú. Ak dizajn kartónu nezodpovedá prepravnej dĺžke, môžu doraziť dlhé rúrky so stopami po difúzore, s poškodenou koncovkou alebo s miernym prehnutím. Tie sú lacné na opravu pred hromadnou výrobou a drahé na opravu po distribučnej zásielke v USA.

FAQ: Je JE-28 LED T8 puzdro vodotesné alebo vhodné pre vonkajšie osvetlenie a osvetlenie mrazničky?

Štandardná špecifikácia JE-28 dodávaná spoločnosťou JE je IP20, takže by sa s ním malo zaobchádzať ako s krytom pre suché umiestnenie. Toto rozlíšenie je rozhodujúce pre kupujúcich, ktorí špecifikujú osvetlenie závodu, osvetlenie chladničky, vonkajšie parkovisko alebo akúkoľvek inštaláciu vystavenú kondenzácii, rozprašovaniu, prachu alebo kolísaniu teploty. JE uvádza, že ponúka vodotesné štýly krytu T8 pre špeciálne aplikácie, ale vodotesná verzia musí byť identifikovaná a uvedená samostatne.

Bude 10 mm PCB a vnútorný ovládač pasovať do tohto puzdra T8?

Áno, JE-28 je špecifikovaný pre 10 x 1,2 mm PCB a vnútorné usporiadanie budičov s maximálnou výškou budiča 12 mm. To neznamená, že sa zmestí každá 10 mm doska a každý vnútorný ovládač. Najvyššia LED dióda, kondenzátor, konektor a spájkovaný vodič vašej dosky musia zostať v rámci dostupnej vnútornej vôle. Pošlite JE súbor PCB a údajový list ovládača na kontrolu vhodnosti a potom overte výsledok pomocou vyplnenej vzorky.

Ako fungujú vzorky, MOQ, vlastné dĺžky, nástroje a preprava do USA?

JE uvádza, že môže poskytnúť vzorky, cenové ponuky, vlastné dĺžky, vytláčanie OEM / ODM a zásielku do skladu prepravcu zákazníka. Obchodné detaily závisia od zvoleného profilu, difúzora, koncoviek, stavu nástrojov, množstva, balenia a usporiadania miesta určenia. Požiadajte o dodací čas vzorky, MOQ výroby, poplatok za náradie, ak je potrebná súkromná forma, toleranciu dĺžky rezu, rozmery kartónu a dokumenty dodané so zásielkou. Ak váš tím používa špeditéra v USA, poskytnite adresu skladu a požiadavky na označenie nákladu pred dokončením cenovej ponuky.

Výroba JE Dongguan, OEM/ODM vytláčanie a dokumentácia hotových svietidiel

JE, formálne Dongguan Jinen Lighting Technology Co., Ltd., vyrába extrudované komponenty LED osvetlenia v Dongguan, Čína. Jeho sortiment zahŕňa LED hliníkové profily, LED plastové profily, PC trubice a difúzory, T5, T6, T8, T10 a T12 trubicové puzdrá, plus trojodolné svetelné puzdrá. Táto šírka produktu je užitočná, keď projekt zmení veľkosť alebo konštrukciu po prvom prototype. Kupujúci môže porovnať polohliníkové puzdro, celohliníkovú základňu alebo iný priemer rúrky od toho istého dodávateľa, namiesto toho, aby reštartoval celý proces získavania.

JE podporuje verejné formy, súkromné ​​formy, vytláčanie OEM/ODM a zákazkovú projektovú prácu. Verejné získavanie foriem môže mať zmysel pre štandardnú geometriu JE-28, keď profil už zodpovedá vašim požiadavkám na PCB a difúzor. Súkromná forma sa stáva obhajiteľnejšou, keď potrebujete neštandardné vrecko na konektor, inú montážnu funkciu, patentovanú koncovku alebo upravený prierez. Správna voľba závisí od očakávaného objemu a od toho, akú kontrolu nad budúcimi dodávkami potrebujete.

Pre amerických dovozcov a továrne na osvetlenie by dokumentácia mala pokrývať viac ako len fotografiu produktu. Vyžiadajte si výkres profilu, popis materiálu, možnosť difúzora, toleranciu dĺžky, špecifikáciu koncovky, podrobnosti o balení a elektrické informácie pre dokončené svietidlo. Samotné puzdro nie je to isté ako certifikovaná hotová LED trubica. Ak váš zákazník, AHJ, distribútor alebo špecifikácia projektu vyžaduje konkrétne zoznamy alebo dokumenty o zhode, identifikujte túto požiadavku pred zmrazením návrhu.

JE tiež uvádza, že slúži veľkoobchodníkom, dodávateľom, továrňam na osvetlenie a zákazníkom na zákazku. Vďaka tomu je dodávateľ vhodný pre nákup komponentov aj vývoj rúr pod súkromnými značkami za predpokladu, že je jasne napísaný komerčný rozsah. Do nákupnej dokumentácie vložte schválený výkres, vzorové fotografie, číslo revízie a výber materiálu. Zabraňuje známemu problému pri získavaní extrudovaných materiálov: náhradná dávka, ktorá je rozmerovo blízka, ale v skutočnosti nie je zameniteľná.
